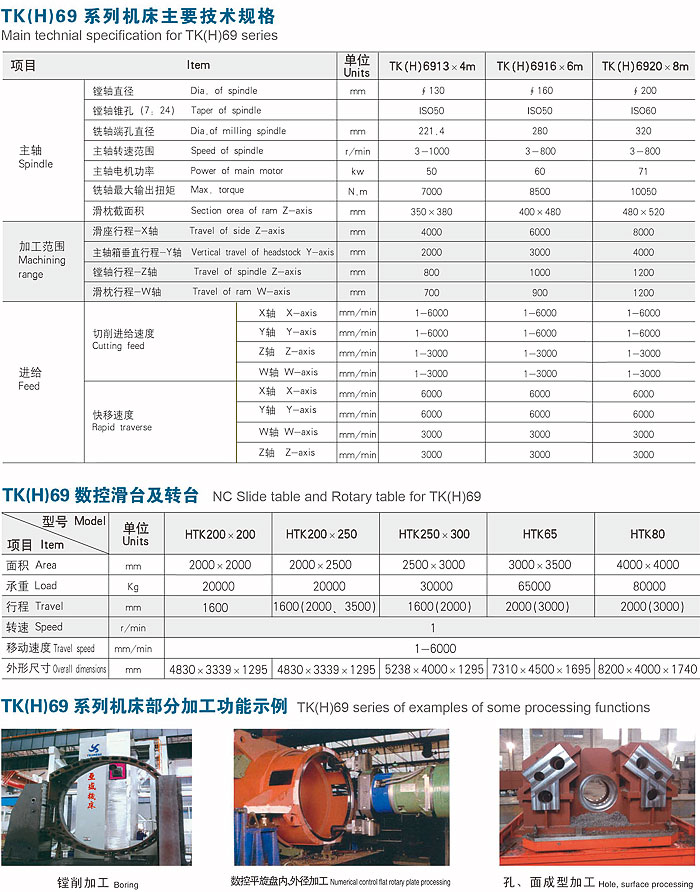

TK(H)69系列数控落地镗铣床、加工中心
● 机床整体结构 该系列机床采用方滑枕型侧挂主轴箱、单移动立柱、床身和平台分体的落地式布局。镗轴包容于铣轴内,随铣轴一起支承在方滑枕内。立柱沿床身导轨横向移动形成x轴进给运动,主轴箱沿立柱导轨垂直移动形成Y轴进给运动,镗轴沿铣轴纵向移动形成z轴进给运动,方滑枕沿主轴箱封闭式矩形导轨纵向移动形成w轴进给运动。
● 工艺保障 机床基本件由床身、滑座、立柱、主轴箱等组成,材质为HT250 3∞优质合金耐磨铸铁.经振动时效一热炉时效一振动时效一粗加工一振动时效一半精加工一热炉时效一振动时效一精加工而成,消除工件内应力,以确保机床的长期运行精度。
![](/ckfinder/userfiles/images/14776462113069242.jpg)
● 主轴箱 采用数字式电液比例阀和电磁换向阀控制,实现三项精度补偿,保证机床主轴的高精度要求:
(1)单重锤柔性联接主轴箱,实现主轴箱重心平衡补偿.
(2)方滑枕后部的两个液压油缸,实现方滑枕自重变形补偿:
(3)附件重量补偿。
● 传动方式 X轴进给为双斜齿轮消隙啮合高精度斜齿条传动。X轴<6m时用高精度预压无间隙滚珠丝杠螺母副。Y、Z、W轴进给机构为高精度预压无间隙滚珠丝杠螺母副(Y轴为螺母旋转式).X、Y、w轴为全闭环控制,z轴为半闭环控制。
● 承载方式 X、Y、W轴导轨为多点闭式静压导轨,摩擦系数小。可调节螺旋毛细管静压节流阻尼结构,调整方便。
● 夹紧方式 X、Y、W轴进给机构为浮动夹紧装置,主轴刀具夹紧为碟形弹簧组夹紧,液压松开方式,安全、可靠。
● 数控系统 依据用户需要,选择西门子、发那科、法格、三菱等数控系统.可实现七轴控制,任意四轴联动功能。
● 机床主轴 主轴采用三支承高刚度结构,前中支承为主、后支承为辅,加上高精度主轴轴承.确保主轴高精度。
● 刀 库 可配40把、50把、80把刀库.实现立卧自动换刀。
● 附 件 可以配置固定工作台、数控回转工作台、直角铣头、万向铣头、平旋盘等附件,提高加工工艺的选择性。
